上下文图模板

创建者：

在清晰的可视化框架中梳理外部关联与数据流，助力简化系统规划流程

主要功能

上下文图能帮助您理解任何系统与外部世界的关联方式。无论是规划新的软件应用、记录业务流程，还是向利益相关者解释复杂工作流，上下文图模板都能提供所需结构，让您快速上手。

这些模板可提供预构建的框架，以引导您识别关键要素、外部实体以及连接它们的数据流，从而省去猜测的麻烦。

上下文图描绘了一个系统及其与外部实体的交互关系。它提供了一种鸟瞰视角，展示系统的输入与输出，而无需陷入内部运行机制的细节。与详细流程图或复杂技术文档不同，上下文图仅聚焦于系统与所有交互对象之间的边界。

上下文图十分简洁。它刻意不展示内部流程，而是聚焦于早期规划阶段最为关键的高层级关系。

上下文图模板提供了预结构化格式，能帮助用户快速制作专业图表，无需从零开始。这类模板通常包含指定区域，用于呈现核心系统、外部实体以及连接二者的数据流。团队无需花费时间琢磨布局与格式，可专注于梳理真正重要的实际关系与交互。

业务上下文图模板配有实用占位符，能指导用户完成全流程。这些模板能确保不同项目和团队间的一致性，同时降低新用户的学习难度。

虽然上下文图和数据流图 (DFD) 都涉及系统交互，但二者用途不同，呈现的详细程度也有所差异。上下文图聚焦于系统与外部环境之间的顶层交互。

另一方面，数据流图会深入探究系统内部的实际处理过程。它们拆解内部流程，展示数据在不同阶段流转时的转换方式，并揭示系统运作的详细机制。

上下文图通常作为起点，为后续通过 DFD 进行更深入的分析奠定基础。

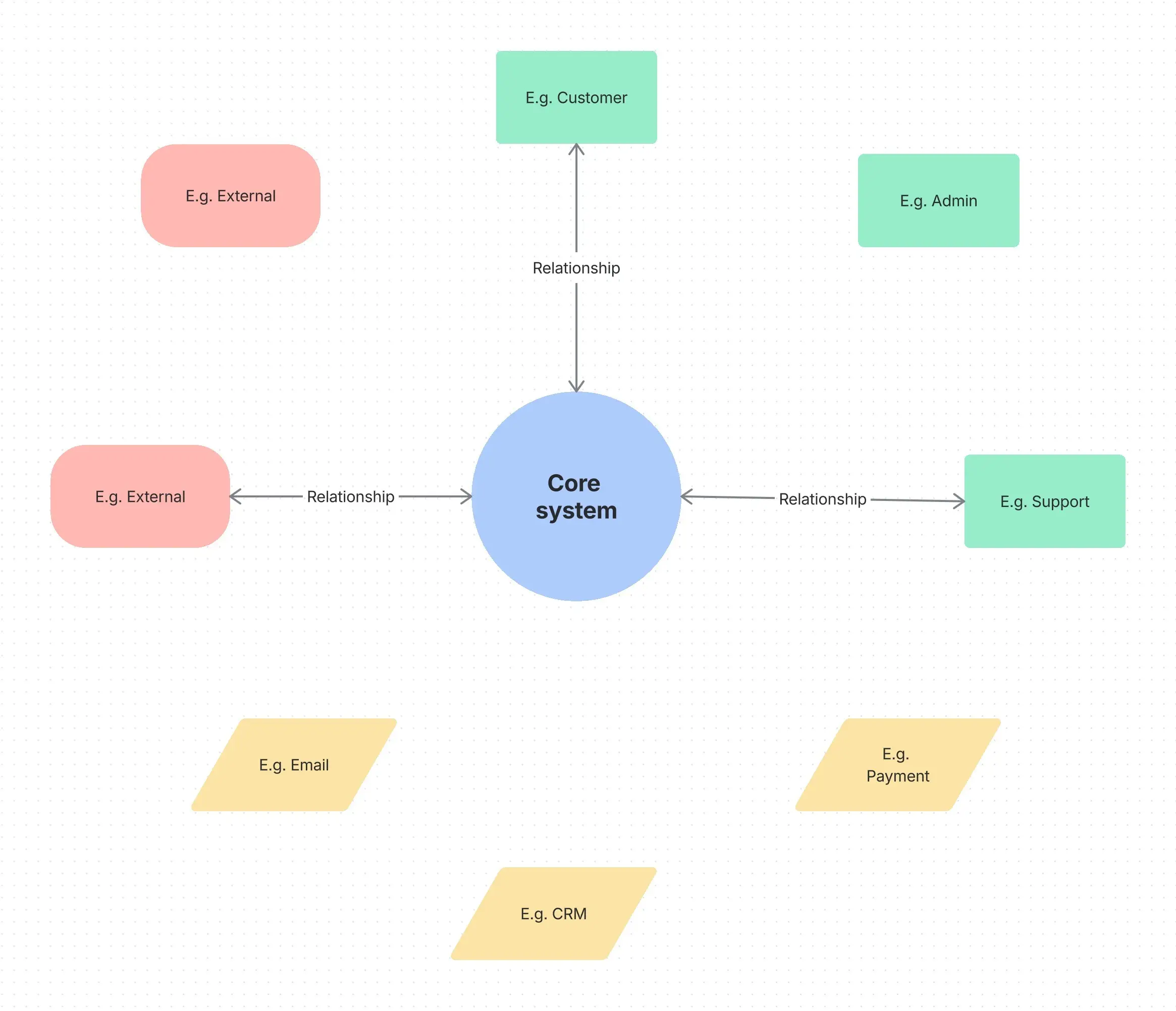

一份有效的系统上下文图模板包含三个核心要素，它们共同构成完整全景。这些要素包括：

核心系统：它位于图表中心，代表您所分析的流程、应用或业务功能。规模可大可小，无论它是客户管理系统，还是整个部门的工作流，都是所有外部交互的焦点。
外部实体：它们围绕在核心系统周围，代表与该系统产生交互的人员、组织或其他系统。它们可能包括客户、供应商、监管机构或集成软件应用—本质上可以是所有向您的系统发送信息或从您的系统接收信息的对象。
数据流：通过带标签的箭头连接系统与外部实体，呈现二者间传递的信息或资源类型。它们既指示交互方向，也表明交互性质，无论是流入的客户订单、流出的报告，还是集成系统间的双向通信。

在系统规划阶段，上下文图极具价值—当团队需要先理解范围与边界再深入探究详细设计工作时，它们能发挥关键作用。这类图表通过提供展示拟建系统如何融入现有业务环境的清晰、非技术性概览，帮助项目经理与利益相关者进行有效沟通。

技术团队借助上下文图确定系统边界，识别与其他应用或服务的集成点。这有助于避免范围蔓延，确保所有人都清楚项目包含哪些内容、哪些属于外部范畴。

非技术背景的利益相关者青睐上下文图，因为他们无需面对繁杂的技术细节，就能快速理解系统的用途及其关联关系。

当团队拥有一份所有人都能理解并展开讨论的共享可视化参考时，项目协作也会变得更有效。上下文图通过将抽象概念转化为具体的可讨论内容，提升决策质量。

以电子商务系统为例。核心系统会标注为“在线商店平台”，并置于图表中央。外部实体包括客户、支付处理方、库存系统和运输公司。数据流将呈现：客户订单录入系统、支付信息发送至处理方、库存更新数据来自仓储系统，以及配送通知传递给物流公司。

在此示例中，上下文图仅捕捉关键业务关系，没有深入探讨订单内部处理流程或支付系统运作机制等技术细节。其焦点始终集中在跨越系统边界的内容，以及参与这些交互的相关方。
